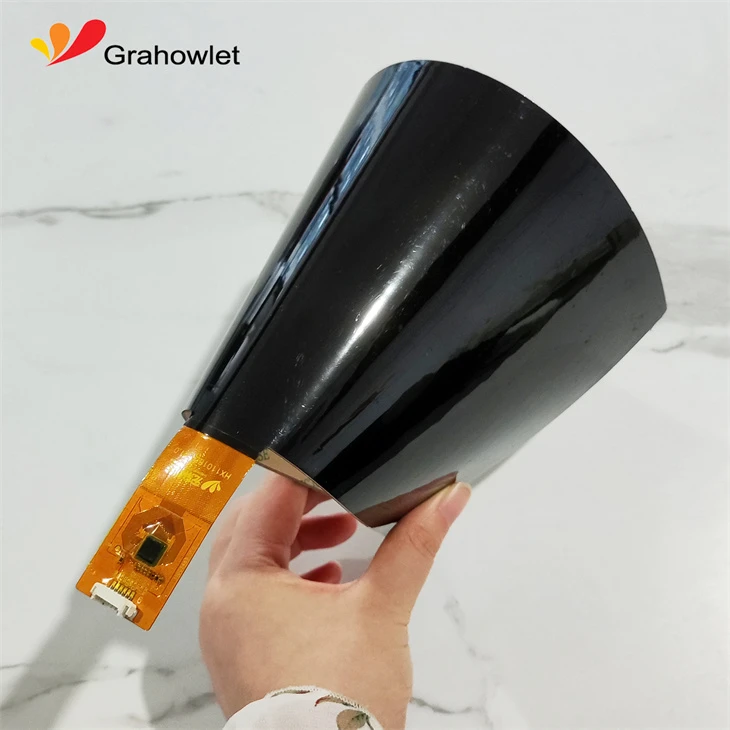

Този нов продукт с 11-инчов гъвкав панел със сензорен екран с интегрална схема за сензорен контролер Cypress може да поддържа работа с ръкавици, вода и работи добре с допълнително закалено стъкло с дебелина 10 mm отгоре. Структура ADheside+Film+PI,поддържа множество точки на докосване.Този капацитивен панел с гъвкав сензорен екран няма видима зона, която да съответства на дисплея.
| Номер на модела | HX1101803 V1.0 |
| Марка | Граховлет |
| Размер | 11.0 инча |
| Тип интерфейс | IIC/USB |
| Структура | ADheside+Филм+PI |
| Контролер IC | Кипарис |
| Допирни точки | 10 точки |
| Прозрачност | По-голямо или равно на 85% |
| Твърдост на повърхността | По-голямо или равно на 3H |
| Работна среда | -20 градус - 70 градус , По-малко или равно на 85% RH |
| Среда за съхранение | -30 градус - 80 градус , По-малко или равно на 85% RH |
| Захранващо напрежение | 2.8V - 3.3V |
| Контурно измерение | 267.00(Ш)x133.00(В)x3,88(Д) mm |
| Докоснете зона | 250.00(W)x120.00(H) |
| Зона за гледане | НЕ |
| Поддържащи системи | Windows/Android/Linux и др. |
| Гаранция | Една година |
Технически въпроси и отговори
Въпрос: Що се отнася до капацитивния екран, който използваме сега, проблемът със смущенията в захранването е много сериозен. Какво трябва да направим, за да премахнем смущенията на захранването? Освен честотата на сканиране, за да избегнете шумовата честота на захранването, да подобрите съотношението сигнал/шум на екрана? Има ли друг начин?
A: Виждайки от всички настоящи случаи, смущенията в електрозахранването са концентрирани главно в големи TP (7 инча или повече) и ние имаме следните решения:
(1) Изберете качествено захранване. Това е много важен и най-ефективният и основен начин за разрешаване на смущения в захранването;
(2) Прескачане на честотата. Използвайте спектралния анализатор, за да намерите зоната, където силата на смущенията в общия режим на адаптера е малка, и след това задайте честотата на TX сканиране на тази област чрез настройка на софтуера, която може ефективно да контролира смущенията. Ако има смущения в пълната честотна лента, препоръчително е да изоставите адаптера;
(3) Подобрете съотношението сигнал/шум. В първоначалния дизайн на TP (70инча или повече) обмислете използването на материал с нисък импеданс за повърхностен нарез за канала на RX сигнала и използването на дизайна на двустранната следа. Опитайте се да контролирате всички съпротивления на канала в рамките на 10K, което може ефективно да контролира смущенията в захранването. ;
(4) Възможно е също така да смените зарядното устройство, да увеличите филтрирането на алгоритъма и да приемете схеми Cypress, EETI, ILI със силни характеристики против смущения.
