Принцип на работа и характерен анализ на четири технологии на сензорен екран

Инфрачервеният сензорен екран използва плътната инфрачервена матрица в посоките X и Y, за да открие и локализира докосването на потребителя. Инфрачервеният сензорен екран инсталира външна рамка на платката пред дисплея, а електрическата платка подрежда инфрачервени предавателни тръби и инфрачервени приемни тръби от четирите страни на екрана, образувайки една по една хоризонтална и вертикална кръстосана инфрачервена матрица. Когато потребителят докосне екрана, пръстът ще блокира двата хоризонтални и вертикални инфрачервени лъча, минаващи през това положение, като по този начин може да се прецени позицията на допирната точка на екрана. Всеки докосващ се обект може да промени инфрачервения лъч на контакта, за да осъзнае работата на сензорния екран. В ранния етап инфрачервеният сензорен екран имаше технически ограничения като ниска разделителна способност, ограничен режим на докосване и неправилно функциониране поради смущения в околната среда, които веднъж изчезнаха от пазара. След това второто поколение инфрачервени екрани частично реши проблема с анти-светлинните смущения. Третото поколение и четвъртото поколение също подобриха своята резолюция и стабилност, но те не направиха качествен скок в ключовите показатели или цялостното представяне. Хората, които познават технологията на сензорния екран обаче, всички знаят, че инфрачервеният сензорен екран не се намесва от ток, напрежение и статично електричество и е подходящ за тежки условия на околната среда. Инфрачервената технология е последната тенденция в развитието на продуктите със сензорен екран. Сензорните екрани, използващи акустика и други технологии на материалите, имат своите непреодолими бариери, като повреда и стареене на един единствен сензор, страх от замърсяване на сензорния интерфейс, разрушителна употреба, сложна поддръжка и т.н. Докато инфрачервеният сензорен екран наистина постига висока стабилност и висока разделителна способност, той със сигурност ще замени други технически продукти и ще се превърне в основната част на пазара на сензорен екран. В миналото разделителната способност на инфрачервения сензорен екран се определяше от броя на инфрачервените тръби в кадъра, така че разделителната способност беше сравнително ниска. Основните домашни продукти на пазара бяха 32x32, 40X32, в допълнение се казва също, че инфрачервеният екран е чувствителен към факторите на осветлението на околната среда и ще прецени неправилно или дори да се срине, когато осветлението се промени значително. Това са слабостите на инфрачервените екрани, продавани и оповестени от чужди не-инфрачервени сензорни екрани и домашни агенти. Разделителната способност на инфрачервения екран от пето поколение на най-новата технология зависи от броя на инфрачервените тръби, честотата на сканиране и алгоритъма на разликата. Разделителната способност е достигнала 1000X720. Що се отнася до инфрачервения екран, той е нестабилен при условията на осветяване, тъй като от второто поколение инфрачервен сензорен екран слабостта на смущения срещу светлина е по-добре преодоляна. Инфрачервеният сензорен екран от пето поколение е чисто ново поколение продукти за интелигентни технологии, което реализира 1000 * 720 висока разделителна способност, многостепенна самонастройка и самовъзстановяване на хардуерна адаптивност и високо интелигентна идентификация, може да се използва произволно в различни тежки среди за дълго време. И може да бъде персонализирано и разширено за потребители, като например управление на мрежата, звуково засичане, проследяване на близостта на човешкото тяло, защита от криптиране на потребителския софтуер, инфрачервено предаване на данни и др. Друг основен недостатък на инфрачервения сензорен екран, първоначално рекламиран от медиите, е лошият собственост срещу насилието. Всъщност инфрачервеният екран може напълно да избере всяко стъкло против безредици, което клиентите смятат за удовлетворено, без да увеличава цената и да повлияе на производителността, това е нещо, което други сензорни екрани не могат да следват.
4. Сензорен екран за акустична вълна на повърхността
4.1. Повърхностна акустична вълна
Повърхностната акустична вълна, вид ултразвукова вълна, е механична енергийна вълна, разпространяваща се в плиткия слой на повърхността на средата (като твърди материали като стъкло или метал. Чрез триъгълна основа с клиновидна форма (строго проектирана според дължината на вълната на повърхностна вълна), може да бъде постигнато насочване и малък ъгъл на повърхностна акустична вълнова емисия. Повърхностната акустична вълна е стабилна и лесна за анализиране и има много остри честотни характеристики в процеса на предаване на Хен Бо. През последните години тя се развива бързо в посока на неразрушително тестване, рентгенография и прибиращи вълни, теоретичните изследвания, свързани с повърхностна акустична вълна, полупроводников материал, материал за акустична проводимост, технология за откриване и други технологии, са доста зрели. Частта на сензорния екран на повърхността на акустична вълна да бъде плоска, сферична или цилиндрична стъклена плоча, инсталирана пред CRT, LED, LCD или плазмен дисплей. pper ляв ъгъл и долният десен ъгъл на стъкления екран са съответно фиксирани с вертикални и хоризонтални ултразвукови предавателни предаватели, докато горният десен ъгъл е фиксиран с два съответни ултразвукови приемни предавателя. Четирите периферии на стъкления екран са гравирани с много прецизни отразяващи ивици с ъгъл 45 ° от оскъден до плътен.
4.2. Принцип на работа на повърхностния звуков вълнен сензорен екран
Вземете за пример предавателния преобразувател на ос X в долния десен ъгъл: предавателният преобразувател преобразува електрическия сигнал, изпратен от контролера чрез кабела на сензорния екран, в звукова вълнова енергия и го предава в лявата повърхност, след това група от прецизно отражение ивици под стъклената плоча отразяват акустичната енергия на вълната до една равномерна повърхност за предаване и енергията на акустичната вълна преминава през повърхността на екрана, след което отразените ивици отгоре се събират в линия вдясно и се разпространяват в приемащ преобразувател на оста X и приемащият преобразувател превръща акустичната енергия на върнатата повърхност в електрически сигнал. Когато предаващият преобразувател излъчва тесен импулс, енергията на акустичната вълна пристига до приемащия преобразувател по различни начини, пристигайки най-рано в най-дясната и достига най-лявата най-нова, тези енергии на звуковата вълна, които пристигат рано и пристигат късно, се наслагват в по-широка форма на вълната сигнал. Не е трудно да се види, че получените сигнали събират всички енергии на звуковата вълна, преминали през различни пътища в посока на оста X, разстоянието, което изминаха по оста y, е същото, но по оста x, най-далечното разстояние е два пъти по-дълго от най-близкото. Следователно, часовата ос на този сигнал от вълна отразява позицията преди суперпозицията на всяка оригинална вълнова форма, която е координатата на осите x. Когато формата на вълната на предавания сигнал и получения сигнал не се докосне, формата на вълната на приетия сигнал е точно същата като референтната форма на вълната. Когато пръстите или други предмети, които могат да абсорбират или блокират енергията на звуковите вълни, докоснат екрана, енергията на звуковите вълни, които оста x се движи нагоре през пръстите, частично се поглъща, в получената форма на вълна се наблюдава затихване на пропастта, т.е. в определен момент. Сигналът на приемащата форма на вълната, съответстваща на блокиращата част на пръста, се разрязва, а контролерът за докосване на координатите може да анализира затихването на приетия сигнал, като изчислява позицията на среза и определя X координатата от позицията на среза. След това координатата Y на допирната точка се определя от същия процес на оста Y. В допълнение към координатите X и Y, на които общият сензорен екран може да реагира, сензорният екран за акустична вълна на повърхността реагира и на координатите на Z-ос на третата ос, тоест може да усети натиска на натиска на потребителя. Принципът се изчислява от затихването на приетия сигнал. След като се определят трите оси, контролерът ще ги изпрати на хоста.
4.3. Характеристики на сензорния екран за акустична вълна на повърхността
Висока детайлност и добра пропускливост на светлината. Той е силно издръжлив и има добра устойчивост на надраскване (има повърхностно фолио спрямо съпротивление, капацитет и т.н.). Чувствителен отговор. Не се влияе от фактори на околната среда като температура и влажност и има висока разделителна способност и дълъг експлоатационен живот (50 милиона пъти при добра поддръжка); висока пропускливост на светлина (92%), която може да поддържа ясно и прозрачно качество на изображението; не се отклонява, изисква се само една корекция по време на инсталацията; има реакция на трета ос (I. е. вал за налягане), която се използва широко в обществени места в момента. Екранът за повърхностна акустична вълна трябва да се поддържа често, защото прах, петна от масло и дори течност от напитки се петна по повърхността на екрана, което ще блокира слота за насочена вълна на повърхността на сензорния екран и ще направи вълната не може да бъде излъчват нормално или правят промяна на формата на вълната и контролерът не може да го разпознае нормално, като по този начин се отразява на нормалното използване на сензорния екран. Потребителите трябва да обръщат стриктно внимание на екологичната санитария. Повърхността на екрана трябва да се бърше често, за да се запази светлият и чист екран, а екранът трябва редовно да се изтрива.
Екран за повърхностна акустична вълна
Трите ъгъла на екрана на звуковата вълна са съответно залепени с преобразувателя, който излъчва и приема звукови вълни в посоките X и Y (преобразувател: изработен от специални керамични материали, който е разделен на предавателен преобразувател и приемащ преобразувател. Той трябва да преобразува електрически сигнал, изпратен от контролера чрез сензорен кабел в звукова вълнова енергия и повърхностна акустична вълнова енергия, преобразувана от отразените ивици в електрически сигнал.), Четирите страни са гравирани с отразяващи ивици на отразяваща повърхностна ултразвукова вълна. Когато пръстите или меките предмети докоснат екрана, част от акустичната енергия се абсорбира, така че полученият сигнал се променя, а X и Y координатите на докосването се получават чрез обработката на контролера.
Четирижилен резистивен екран
Екранът за устойчивост на четири проводника е покрит с два прозрачни проводими слоя ITO (ITO: индиев оксид, слабо проводимо тяло) между повърхностното защитно покритие и основния слой. Характерното е, че когато дебелината спадне до 1800 ANGS (ANGS = 10), изведнъж ще стане прозрачна, когато е под, а пропускливостта на светлината ще намалее, когато е по-тънка, и ще се увеличи, когато достигне дебелината от 300. Тя е основният материал на всички екрани за съпротивление и капацитивни екрани.), двата слоя съответстват съответно на оси X и y, а вратите са изолирани от фини прозрачни изолационни частици. Налягането, генерирано при допир, свързва двата проводящи слоя, а X, докоснат от промяната на стойността на съпротивлението, се получава, Y координата.
Пет жичен резистивен екран
Основният слой на екрана с пет проводника за съпротивление е покрит с прозрачния проводящ слой ITO, който добавя полетата за напрежение в двете посоки на X и Y към един и същ слой, а най-външният слой е златопроводящият слой (златно проводим слой: външният проводящ слой на пет-жичния резистивен сензорен екран е изработен от златен покривен материал с добра пластичност. Поради честото докосване на външния проводящ слой целта на използването на златен материал с добра пластичност е да се удължи експлоатационният живот.) използва се само като чист проводник. При докосване позицията на допирната точка се измерва чрез метода за откриване на споделяне на време на стойностите на напрежението на x-ос и y-ос на контактната точка. Необходими са четири водещи проводника за вътрешния ITO и един за външния ITO, с общо пет оловни проводника.

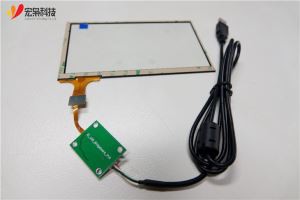

Капацитивен дисплей
Повърхността на капацитивния екран е покрита с прозрачен проводящ слой ITO, напрежението е свързано към четирите ъгъла и малкият постоянен ток се разпръсква по повърхността на екрана, образувайки равномерно електрическо поле. Когато докосвате екрана с ръка, човешкото тяло действа като един полюс на съединителния кондензатор, токът се събира от четирите ъгъла на екрана, за да образува другия полюс на съединителния кондензатор, и относителното разстояние от тока до позицията на допир се изчислява от контролера за получаване на сензорните координати.
Хонг външен екран
Инфрачервеният сензорен екран използва плътната инфрачервена матрица в посоките X и Y, за да открие и локализира докосването на потребителя. Инфрачервеният сензорен екран инсталира външна рамка на платката пред дисплея, а електрическата платка подрежда инфрачервени предавателни тръби и инфрачервени приемни тръби от четирите страни на екрана, образувайки една по една хоризонтална и вертикална кръстосана инфрачервена матрица. Когато потребителят докосне екрана, пръстът ще блокира двата хоризонтални и вертикални инфрачервени лъчи, минаващи през това положение, като по този начин може да се прецени позицията на допирната точка на екрана. Всеки докосващ се обект може да промени инфрачервения лъч на контакта, за да осъзнае работата на сензорния екран.
